В Новокузнецке собраны первые металлоконструкции будущей вытяжной башни (видео)
![](/cache/30/93/30931e11336de4662aaacfe053ab6878.jpg)
EVRAZ STEEL BUILDING, участник АРСС, изготавливает и поставляет металлоконструкции для вытяжной башни аглофабрики Западно-Сибирского металлургического комбината. Отгрузки начались ещё осенью 2023 года и продлятся до августа 2024 года. В июне 2024 года стартовал монтаж вытяжной башни. По планам он продлится до 2026 года.

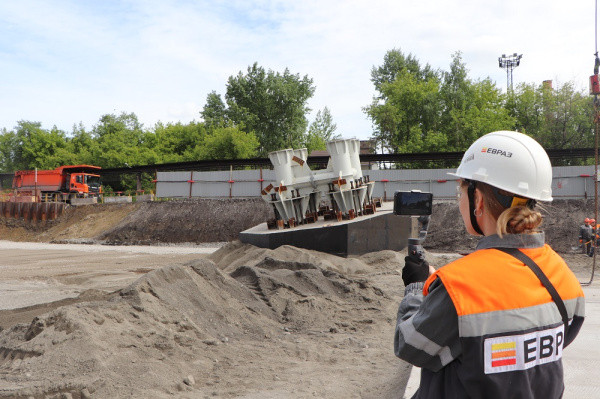

На площадке залит фундамент и смонтированы первые металлические конструкции – «ноги» основания башни.
Башня состоит из двух частей: пирамидальной и вертикальной. Конструкция высотой 150 м будет иметь 26 ярусов и весить 2860 тонн. Самую тяжёлую марку весом 37 тонн отправили из Нижнего Тагила с сопровождением по специальному маршруту: в 2,5 раза длиннее прямого – с обходом мостов, эстакад и тоннелей.
Уникальные конструктивные решения, впервые применяемые на территории бывшего СССР, обеспечат прочность и устойчивость башни, которая сможет выдержать землетрясение в 8 баллов. Первый ярус башни, самый короткий, запроектирован так, чтобы облегчить работы по установке на группы анкеров, упростить возможность корректировки. Он задаёт правильное положение для остальных ярусов башни. Поэтому особенно важно соблюдать требования точности установки анкеров: по углу наклона, по высоте и в плане.
Специально для проекта были разработаны регламенты проведения неразрушающего контроля для узлов с ограниченным доступом, так как действующие требования ГОСТов не позволяют производить контроль сварных швов в полном объёме. В результате был выполнен ультразвуковой контроль всех типов сварных швов, в том числе с использованием комбинированных методов, включающих контроль ультразвуком и проникающими веществами.
Контрольную сборку конструкций специалисты выполняют на заводе. Каждый последующий пояс дорабатывается индивидуально, сводя общие отклонения к нулю. Такой метод делает все элементы конструкции уникальными и невзаимозаменяемыми.
Смотрите видеоролик.
